Научиться читать данные измерений с мультиметра нетрудно, когда вы понимаете, как работает устройство. Эта статья научит вас читать данные с аналогового и цифрового мультиметров.
Читайте данные с аналогового мультиметра

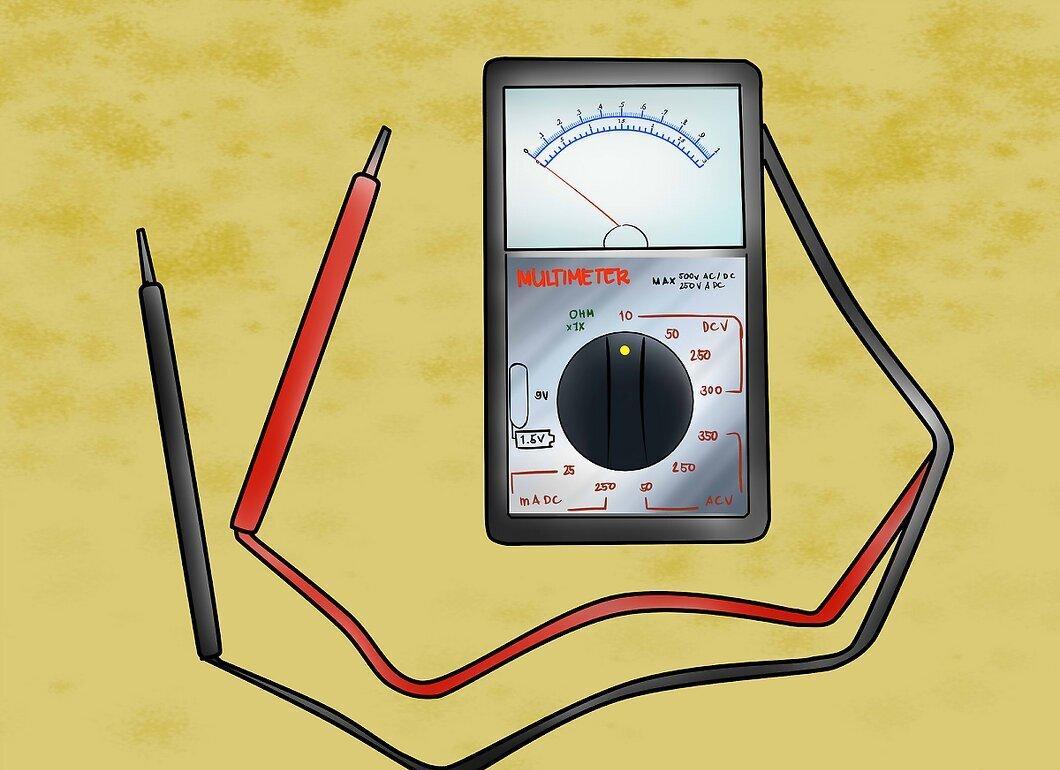

Шаг 1. Установите диапазон на вашем аналоговом мультиметре.
Установите диапазон на вашем аналоговом мультиметре. Вы должны установить диапазон выше максимального предела, установленного для устройства или розетки, которые вы проверяете.
- Определите, хотите ли вы проверить сопротивление или напряжение. Обычно аналоговые мультиметры не используется для проверки тока. Установите диск на соответствующую настройку.
- Установите диапазон. Ваш аналоговый мультиметр имеет несколько предустановленных диапазонов на используемой вами шкале. Установите диапазон, который выше, чем на выходе электрической цепи, которую вы проверяете.
- Например, стандартные бытовые розетки имеют (в разных странах) стандартный выход 120 Вольт (в России 220 Вольт).
- Ваше измерение не должно превышать 120 Вольт (220 Вольт в России), но вы должны установить на всякий случай больший диапазон.
Шаг 2. Определите величину максимального показания.
Определите величину максимального показания. Максимальное показание равно диапазону, который вы установили на своем циферблате. Если вы установите диск на 200 Вольт, то шкала мультиметра показывает 200 Вольт.
Шаг 3. Вычислите показание на половине шкалы.
Вычислите показание на половине шкалы. Показание на половине шкалы равно диапазону Вольт, разделенному на 2. Если ваш мультиметр установлен на 200 Вольт, то это показание указывает на 100 Вольт.

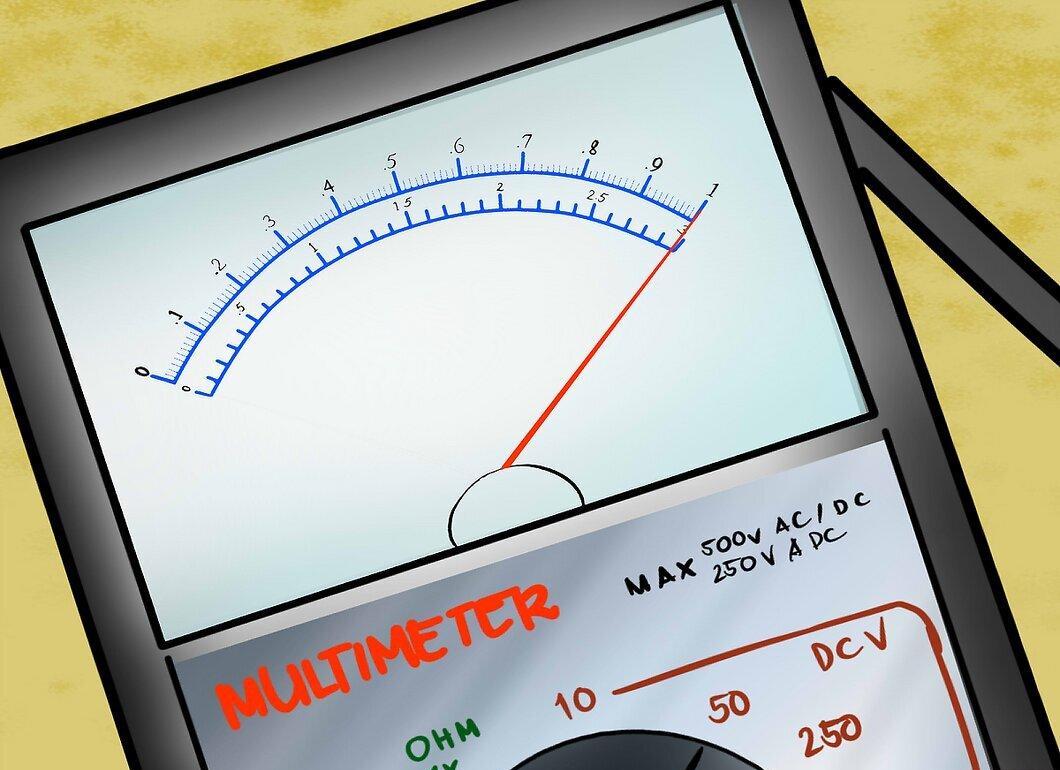

Шаг 4. Вычислите показание в различных точках шкалы.
Вычислите показание в различных точках шкалы. Если ваш диапазон 200 Вольт, и стрелка указывает на 0,72, то показание равно 0,72 умножить на 200, или равно 144 Вольт.
Шаг 5. Выполните проверку в соответствии с инструкциями изготовителя.
Читайте данные с цифрового мультиметра
Шаг 1. Решите, что вы хотите проверить вашим цифровым мультиметром.
Решите, что вы хотите проверить вашим цифровым мультиметром. Вы можете проверить напряжение, ток, сопротивление, емкость и частоту.
- Установите диск для соответствующего теста.
- Выберите диапазон, который больше, чем на выходе схемы или батареи, который вы планируете проверить.
Шаг 2. Выполните проверку в соответствии с инструкциями изготовителя.

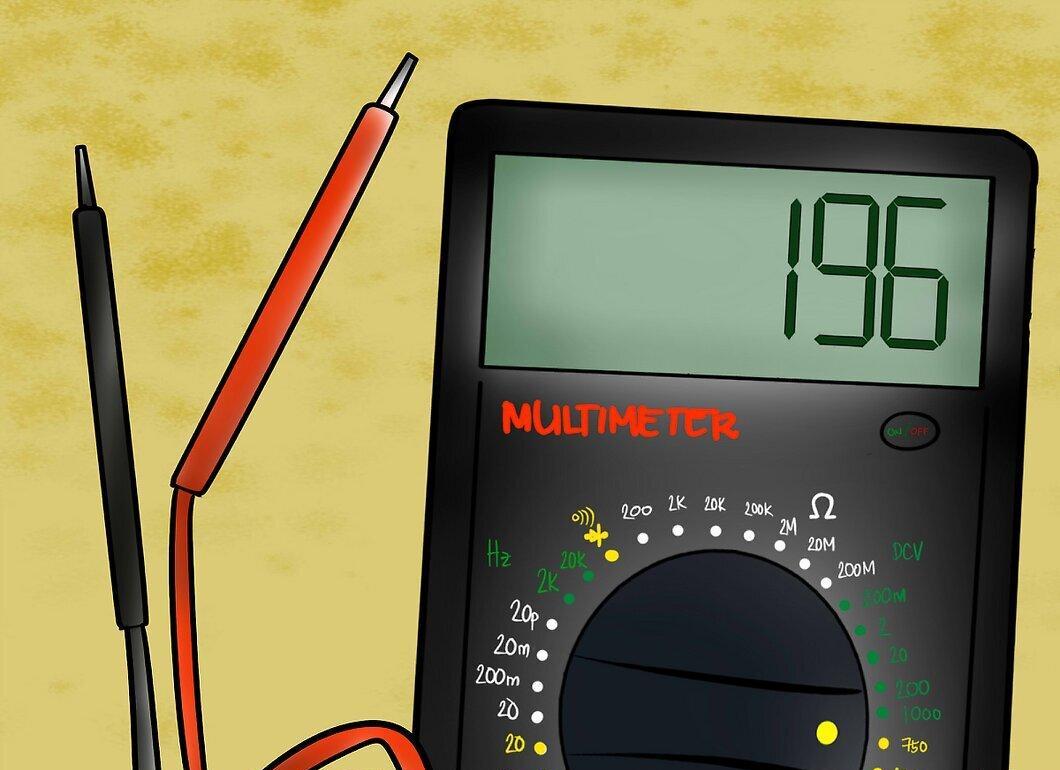

Выполните проверку в соответствии с инструкциями изготовителя. Данные на цифровом дисплее предоставят вам единицы измерения, которое вы проверяете. Если вы тестируете напряжение, и цифровой экран показывает 196, то схема имеет на выходе 196 Вольт.
